CEMENT
水泥
普通水泥，俗稱洋灰、紅毛泥、英泥，用于土木工程上的膠結(jié)性材料的總稱，依照膠結(jié)性質(zhì)的不同，可分為水硬性水泥與非水硬性水泥，誕生于1824年，是當今世界上最重要的建筑材料之一。
普通水泥
超細高性能復合水泥

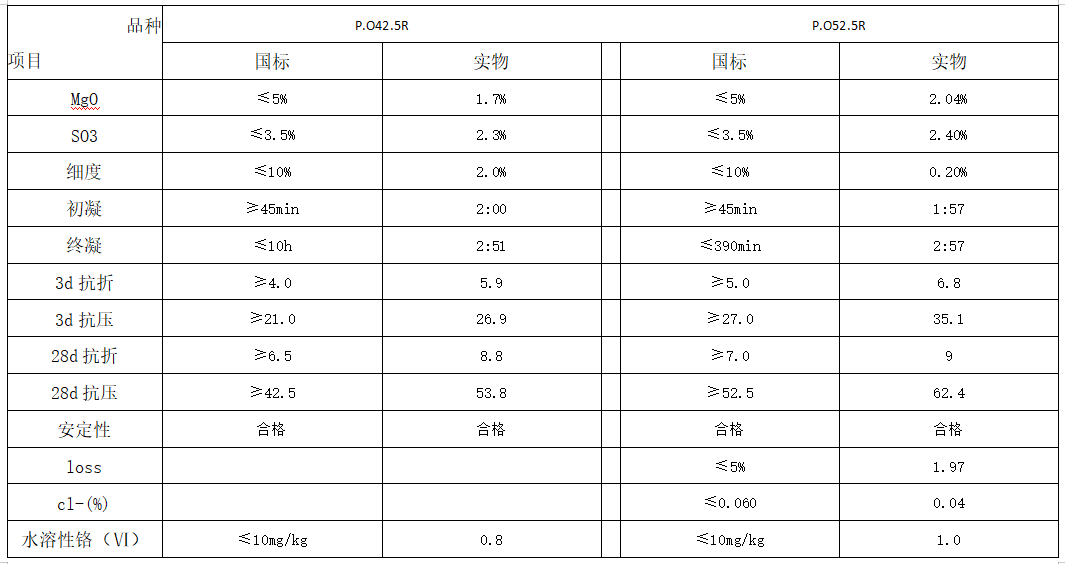

普通水泥（P.O42.5R 、 P.O52.5R ）
性能特點
凝結(jié)時間較短，硬化快，早期和后期強度較高。
漿體結(jié)構(gòu)密實，抗?jié)B性和抗凍性好，耐磨能力、抗腐蝕能力較強。
水泥需水量小、干縮變形小。
堿含量低。
應(yīng)用
漿體結(jié)構(gòu)密實，抗?jié)B性和抗凍性好，耐磨能力、抗腐蝕能力較強。
水泥需水量小、干縮變形小。
堿含量低。

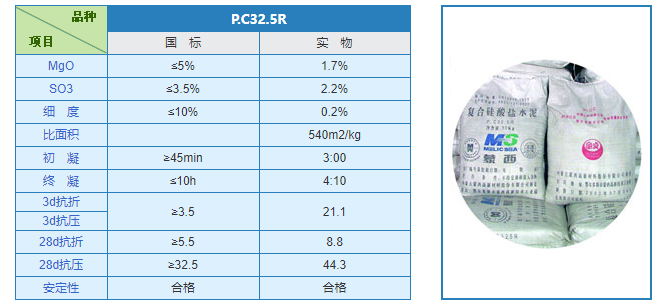

超細高性復合水泥（P.C32.5R ）性能特點及應(yīng)用
性能特點
早期強度高：超細高性能P.C32.5R水泥3天抗壓強度21MPa，超出國標5MPa。
富余標號高：超細高性能P.C32.5R水泥28天抗壓強度43MPa，超出國標10MPa。
質(zhì)量穩(wěn)定：28天抗壓強度標準偏差＜1.4%，遠低于國標＜1.65%的要求。
凝結(jié)時間適中：超細高性能P.C32.5R水泥初凝時間3小時左右，終凝時間4小時左右，并能根 據(jù)施工要求隨時調(diào)整。
主要性能
工作性能
超細高性能P.C32.5R水泥，由于采用"四摻"混合材，在混合材品種的選擇上，注重選用對水泥各項性能互為補充的混合材進行復合，克服單一混合材對水泥性能產(chǎn)生的不足，取得最佳的復合效果，因此水泥的和易性得到極大改善。超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，水泥的粉磨細度達5000cm2/g以上，水泥的流動性、粘聚性大幅度提高，取得理想的工作性能。
力學性能
超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，水泥粉磨細度很小，水泥顆粒中對水泥強度起決定性作用的3--32μm顆粒占85%，遠遠超過傳統(tǒng)粉磨中3--32μm顆粒的比例。因此，超細高性能P.C32.5R水泥各齡期強度大幅度提高。超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，水泥顆粒分布范圍發(fā)生根本變化，水泥顆粒級配（主要集中在16μm-24μm）范圍變窄，水泥各項性能較高。而傳統(tǒng)粉磨中水泥的顆粒級配范圍較寬，水泥各項性能較低。超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，水泥顆粒形狀發(fā)生了根本的變化，表現(xiàn)為水泥顆粒的球形化程度很高。而傳統(tǒng)粉磨中水泥顆粒形狀大都為不規(guī)則多角形。球形化程度高，水泥的流動性好，需水量低。因此，水泥各齡期強度都較高。
耐久性能
超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，摻入的混合材細度很小，這樣較細的混合材粉可充分填充到水泥的孔隙中，從而增加了水泥的密實性，減小水泥的孔隙率，因此極大地提高了水泥的抗凍性、抗?jié)B性和抗浸蝕性。超細高性能P.C32.5R水泥，由于采用"超細"粉磨技術(shù)，微細的石灰石混合材參與水化反應(yīng)，生成針狀的水化碳酸鈣晶體，具有很高的強度。同時微細的火山灰混合材具有不定形的SiO2、Al2O3，與水泥水化形成的Ca(OH)2反應(yīng)，生成水化碳酸鈣和水化鋁酸鈣，極大地提高了水泥各組分的粘結(jié)作用，使水泥的長期強度逐步增長。由于我公司生產(chǎn)的P.C32.5R水泥具有良好的工作性能、力學性能及耐久性能，因此為超細高性能復合水泥。
使用
可以廣泛使用于普通的工業(yè)與民用建筑。
該水泥適用于地下、水中、潮濕環(huán)境工程
